設備の詳細情報

ID	689

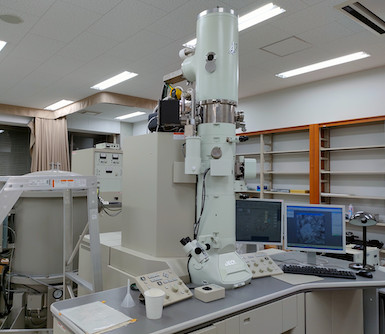

設備名	電界放射型透過電子顕微鏡
型式	JEM2100FGK
メーカー	日本電子株式会社
設備分野	分析・構造解析
設備紹介URL	https://www1.gifu-u.ac.jp/~respc/tem.html
設備概要	電界放射型透過電子顕微鏡 (TEM) JEM2100FGKは、ショットガンタイプ電界放射型電子銃を搭載。加速電圧は、80, 100, 120, 160, 200kVに可変(通常は200kVで運用)。液体窒素温度(<-196℃)の冷却試料ステージを使用可能。タンパク質の氷包埋試料に最適化された対物レンズを搭載。一般的な生体関連試料にも対応。光学系はオングストロームオーダーの分解能。拡大増のほか、電子線回折像も撮影可能。電子線用CCDカメラにより、撮影画像をデジタルデータとして取得。取得画像データに対し、二次元フーリエ変換など各種解析処理が可能。最大±80°までの試料傾斜に対応し、電子線トモグラフィーシステムを搭載。三次元再構成、サーフェスレンダリング、ボリュームレンダリングに対応。
設置場所	東海国立大学機構岐阜大学医学部総合棟 7F
部局名	-
管理施設・講座名（利用料振込先）	東海国立大学機構岐阜大学　高等研究院　科学研究基盤センター　機器分析分野　コアファシリティ機器共用連携室
共用対象	機構内外
予約方法	メール予約
お問合せ先等	kyouyou@gifu-u.ac.jp　（科学研究基盤センター　機器分析分野　コアファシリティ機器共用連携室）
